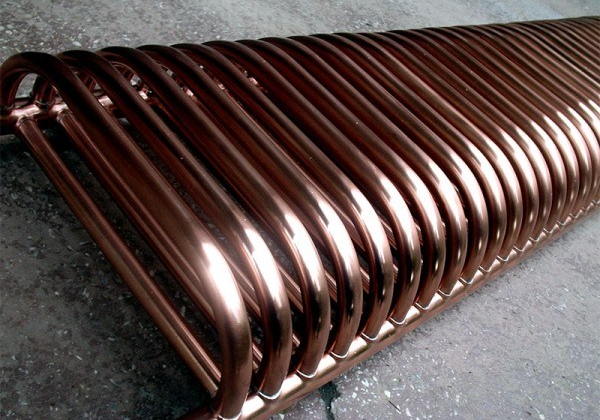

Самодельные радиаторы отопления из профильных труб. Все “плюсы” и “минусы”

Сложно представить себе систему отопления без радиатора или батареи. Это самая основная и, зачастую, самая дорогая ее часть. Поэтому самодельные радиаторы стали крайне популярными в последнее время, так как изготовление такого регистра на заказ зачастую оказывается значительно дешевле, чем покупка готового в магазине. Как правило, их изготавливают из стальных гладких труб круглого сечения или профильного проката. Радиаторы из прямоугольных или квадратных труб стоят, обычно, дороже. Но зато такое изделие обладает меньшими габаритами и имеет более привлекательный внешний вид.

Изготовление отопительного регистра из профильной трубы имеет ряд особенностей и правил, с которыми стоит ознакомится для выбора качественной и безопасной “самоделки”.

Конструкция отопительных регистров

Регистр системы отопления - это конструкция из несколькольких труб, размещенных вертикально или горизонтально и соединенных между собой перемычками. Как правило, для их изготовления используются гладкие стальные круглые или профильные трубы из углеродистой стали. Также иногда применяют трубы из нержавейки, оцинкованной стали, меди, латуни, но это бывает редко, поскольку работать с таким прокатом значительно сложнее, да и стоят такие трубы дороже.

Самыми распространенными являются радиаторы из профильной квадратных или прямоугольных труб (например, во таких https://utmk.com.ua/profilnue-trubu). По форме они бывают S-образного и секционного типа. В регистрах секционного типа несколько одинаковых отрезков профиля размещаются параллельно друг другу, торцы заглушаются, а профили сообщается между собой круглыми трубками меньшего диаметра. При этом следует учесть, что чем ближе к краю размещены соединительные патрубки, тем выше теплоотдача радиатора. В S-образном или змеевиковом радиаторе жидкость проходит по рядам профиля, согнутого в форме змейки. Такая форма обеспечивает более длительное движение жидкости по системе, что сопровождается равномерной отдачей тепла. Для придания конструкции жесткости, между рядами змейки наваривают перемычки. Соединительные патрубки подготавливают под сварку либо наносят резьбу для удобства дальнейшего крепления к системе.

Самой эффективной схемой подключения любого отопительного прибора считается схема “сверху вниз”. Если же модель радиатора не высокая или циркуляция жидкости в теплоносителе осуществляется принудительно, то может применяться схема с размещением входа и выхода снизу.

Крайне важно знать, что показатель расстояния между рядами труб в регистре значительно влияет на его производительность. Чем меньше расстояние - тем меньше эффективность и теплоотдача. Оптимальным считается расстояние, которое равно высоте профильной трубы увеличенной на 5 см.

Преимущества и недостатки батарей и радиаторов из профильной трубы

Итак, исходя из вышесказанного, регистры из профильного стального проката имеет ряд достоинств:

• радиаторы из профильной трубы значительно компактнее батареи из круглого проката;
• такие радиаторы имеют более эстетичный внешний вид;
• площадь поверхности у профильного проката больше, чем у круглого той же высоты, а значит теплопередача выше;
• радиаторы из профпроката добавляют большей необычности помещению;
• с профильным прокатом значительно легче работать.

Тем не менее, не стоит закрывать глаза и на недостатки, среди которых можно отметить:

• профильная труба не предназначена для транспортировки жидкости и применения в системах отопления;
• стойкость к воздействию высокого давления у профильного проката ниже, чем у круглого;
• длина сварных швов у профильных регистров больше, чем у регистров из круглых труб. Это увеличивает вероятность возникновения протекания и уменьшает общую надежность прибора и системы в целом.

Потому, перед принятием окончательного решения, следует внимательно изучить условия эксплуатации и проанализировать целесообразность использования радиаторов из профильного проката для каждого отдельного случая.
