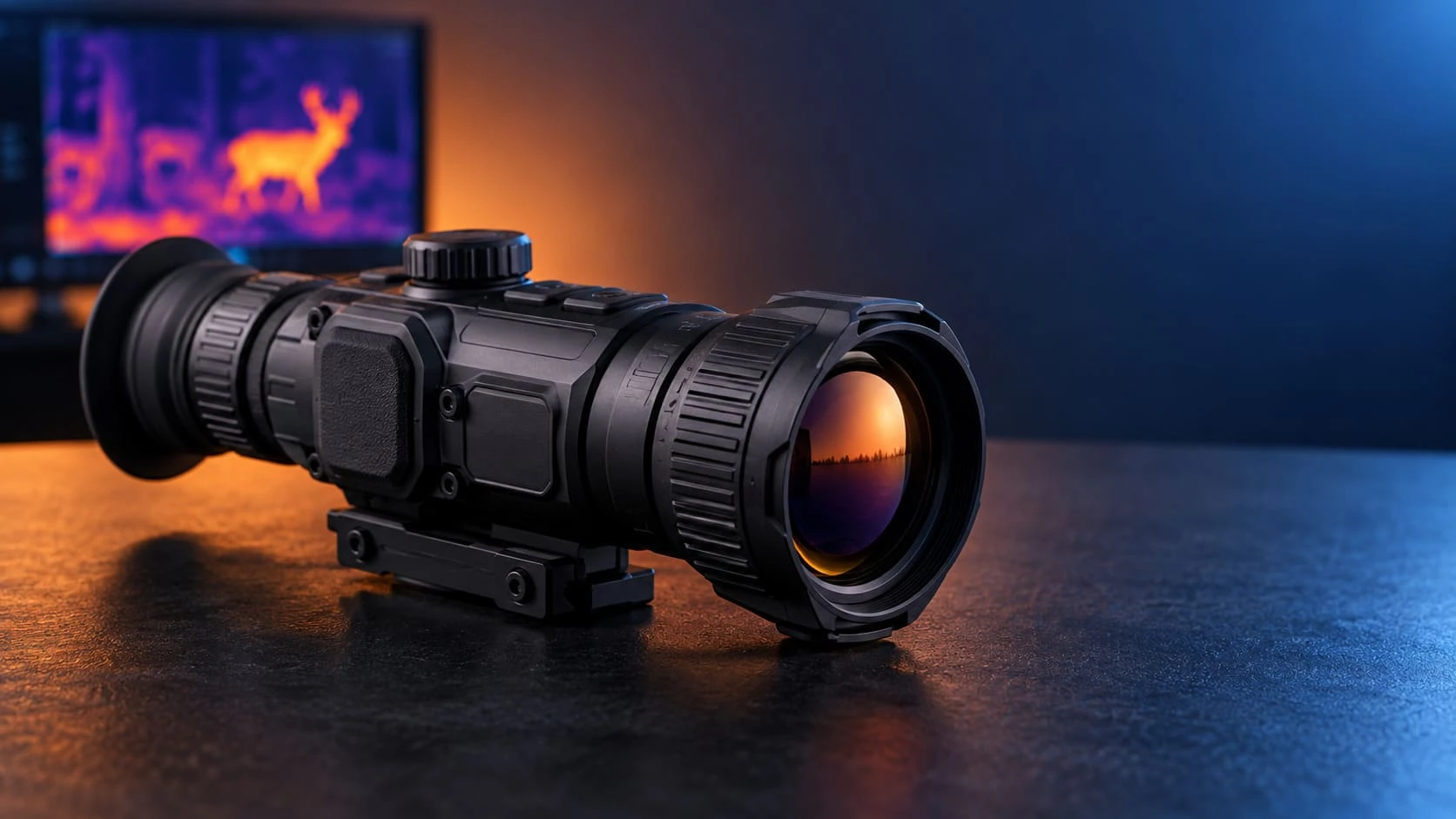

Що означають характеристики тепловізійного прицілу: сенсор, NETD, об’єктив і поле зору

У характеристиках тепловізійної оптики багато цифр: 384 × 288, 640 × 480, 12 мкм, NETD <25 мК, 35 мм, f/1.0. Без пояснення важко зрозуміти, що саме вони описують і чи можна порівнювати за ними різні пристрої. Розберімо чотири основні параметри простою мовою.

Тепловізійний прилад не «бачить температуру» як готову кольорову картинку. Об’єктив пропускає інфрачервоне випромінювання, сенсор перетворює його на електричний сигнал, а електроніка будує зображення для дисплея. Якість кожного етапу впливає на те, що бачить користувач. Саме тому дві моделі з однаковою роздільною здатністю сенсора можуть помітно відрізнятися за результатом.

Сенсор: скільки даних отримує пристрій

Тепловізійний сенсор сприймає інфрачервоне випромінювання й формує з нього зображення. Позначення 384 × 288 або 640 × 480 показує кількість чутливих елементів по горизонталі та вертикалі. Вища роздільна здатність дає змогу передати більше деталей, якщо інші частини приладу також відповідають її можливостям.

Для розуміння масштабу: сенсор 384 × 288 має близько 111 тисяч елементів, а 640 × 480 — понад 307 тисяч. Проте це не означає, що другий прилад за будь-яких умов покаже картинку майже втричі кращу. На деталізацію впливають фокусна відстань об’єктива, контраст між об’єктом і тлом, алгоритми зменшення шуму та те, яку частину простору охоплює один піксель.

Поруч із роздільною здатністю часто вказують крок пікселя, наприклад 12 або 17 мкм. Це відстань між чутливими елементами сенсора. Менше значення саме по собі не означає кращого зображення: результат залежить і від об’єктива, теплової чутливості, електроніки та обробки сигналу.

Крок пікселя треба читати разом із кількістю пікселів та параметрами оптики. Два сенсори з однаковою роздільною здатністю, але різним кроком пікселя, мають різні фізичні розміри. Щоб отримати подібне поле зору, їм можуть знадобитися об’єктиви з різною фокусною відстанню. Тому просте порівняння «12 мкм проти 17 мкм» без решти характеристик мало що говорить про готовий прилад.

Не варто плутати роздільну здатність сенсора з роздільною здатністю дисплея. Екран може мати більше пікселів, але це не додасть деталей, яких сенсор не зафіксував.

Так само варто відокремлювати роздільну здатність записаного відео від роздільної здатності сенсора. Прилад може зберігати файл у більшому форматі через програмне масштабування. Для оцінки вихідної інформації на зображенні насамперед дивіться на параметри самого сенсора.

NETD: наскільки добре розрізняються невеликі перепади температури

NETD — показник теплової чутливості сенсора. Його вимірюють у мілікельвінах (мК). Що нижче значення за однакових умов вимірювання, то меншу різницю температур сенсор здатний відрізнити від власного шуму. Це особливо помітно, коли об’єкт і тло мають близьку температуру.

Якщо в паспорті вказано NETD <40 мК і NETD <25 мК, менше число свідчить про вищу заявлену чутливість сенсора. Але висновок коректний лише тоді, коли відомо, що порівнюються однакові типи показника та зіставні методики вимірювання. Запис зі знаком «менше» задає верхню межу значення, а не точний результат для кожного екземпляра пристрою.

Наприклад, запис NETD <25 мК характеризує чутливість сенсора, але не гарантує, що будь-який прилад із таким показником матиме однакову картинку. На неї впливають якість оптики, алгоритми обробки, налаштування та умови спостереження. Також у характеристиках можна зустріти sNETD — показник чутливості всієї системи. NETD сенсора і sNETD пристрою не слід порівнювати як одне й те саме число.

Наприклад, волога, туман або невелика різниця температур між поверхнями можуть знижувати помітність деталей. Нижчий NETD допомагає зберігати інформацію за слабкого температурного контрасту, але не робить оптику «всевидющою»: атмосферні перешкоди й фізичні перешкоди все одно впливають на зображення. Замість обіцянок ідеальної видимості за будь-якої погоди краще дивитися на поєднання характеристик і приклади зображення в подібних умовах.

Об’єктив: що означають міліметри та f/1.0

Позначення 35 мм або 50 мм зазвичай стосується фокусної відстані об’єктива. Разом із розміром сенсора вона впливає на масштаб зображення та поле зору. За інших рівних умов довша фокусна відстань дає вужчий огляд і більший базовий масштаб. Але порівнювати лише кількість міліметрів у двох моделях недостатньо: їхні сенсори можуть відрізнятися.

Тут легко сплутати дві різні величини: фокусну відстань і фізичний діаметр вхідної лінзи. Обидві можуть вимірюватися в міліметрах, але описують різні властивості. Якщо картка товару подає лише «об’єктив 50 мм», варто уточнити, яку саме характеристику має на увазі виробник. Для порівняння поля зору важлива передусім фокусна відстань у поєднанні з розміром сенсора.

Запис f/1.0 характеризує відносний отвір об’єктива. Це окремий параметр, який впливає на те, скільки теплового випромінювання потрапляє до сенсора. Тому об’єктив, сенсор і програмну обробку варто розглядати разом.

Ще один чинник — матеріал та якість лінз. Звичайне віконне скло не підходить для тієї частини інфрачервоного спектра, з якою працює більшість таких приладів, тому тепловізійна оптика використовує спеціальні матеріали. Водночас сама назва матеріалу не дає підстав судити про підсумкову якість: значення мають конструкція об’єктива й узгодження з сенсором.

Поле зору: яку частину простору видно одночасно

Поле зору показує ширину ділянки, яку охоплює зображення. У характеристиках його вказують у градусах або як ширину в метрах на певній відстані. Ширше поле зору дає змогу бачити більшу ділянку одночасно; вужче зазвичай поєднується з більшим базовим масштабом.

Наприклад, горизонтальне поле зору 12° на відстані 100 м відповідає ширині зображення приблизно 21 м. Це геометрична ілюстрація того, як читати специфікацію, а не обіцянка, що кожен об’єкт на цій відстані буде добре розрізнятися. Для цього потрібно враховувати роздільну здатність, оптику, температурний контраст і розміри об’єкта.

Виробники можуть подавати поле зору як два кути — горизонтальний і вертикальний — або як пару значень у метрах на 100 м. Перед порівнянням перевірте, чи йдеться про той самий спосіб запису. Позначення 12° × 9° і 21 × 16 м на 100 м описують близькі за змістом величини в різних одиницях.

Тут важливо відрізняти базове оптичне збільшення від цифрового зуму. Цифровий зум збільшує вже сформоване зображення й не створює нових деталей у вихідних даних сенсора. Тому високе значення цифрового збільшення не замінює перевірки роздільної здатності та поля зору.

Ширше поле зору й більший базовий масштаб пов’язані між собою, тому максимізувати обидва показники одночасно за тієї самої оптики складно. Це одна з причин, чому не існує універсально «найкращої» кількості градусів: характеристику треба оцінювати в контексті інших параметрів конкретної моделі.

Як читати характеристики разом

Один параметр не визначає якість приладу. Для змістовного порівняння перевіряйте в одному наборі даних:

• роздільну здатність і крок пікселя сенсора;

• NETD сенсора та, якщо зазначено, sNETD усієї системи;

• фокусну відстань і відносний отвір об’єктива;

• базове збільшення та поле зору;

• роздільну здатність дисплея, автономність і захист корпусу.

Якщо два описи виглядають схоже, порівняйте характеристики в однаковому порядку. Спершу — сенсор і його чутливість; далі — фокусну відстань та поле зору; після цього — екран і додаткові функції. Такий підхід допомагає не переплутати причину й наслідок: наприклад, вищу роздільну здатність дисплея з вищою роздільною здатністю теплового зображення.

Окремо перевіряйте, що саме означає заявлена дальність виявлення. Вона описує помітність тестового об’єкта за певних умов, а не здатність розпізнати дрібні деталі чи безпомилково визначити його тип на цій відстані. У різних виробників методики й вихідні умови можуть відрізнятися, тож одна цифра не замінює зіставлення решти специфікацій.

З цими орієнтирами зручніше порівнювати тепловізійні приціли різних виробників: спершу знайдіть моделі з потрібним поєднанням сенсора, оптики й огляду, а потім оцініть додаткові функції. Якщо вас цікавить окрема лінійка, характеристики можна зіставити в категорії тепловізійних прицілів Pulsar на сайті магазину Grand Pulsar. Так легше зрозуміти різницю між моделями, ніж орієнтуватися лише на одну найбільшу або найменшу цифру в описі.
